Cosa significa SDR in Pipe? Una guida completa

Cosa significa DSP?

DSP sta per Rapporto dimensionale standard , ed è una delle prime specifiche che un ingegnere controlla quando seleziona un tubo di plastica per un progetto. Il numero indica la relazione tra il diametro esterno di un tubo e lo spessore della sua parete, che a sua volta determina quanta pressione il tubo può sopportare in sicurezza. Un tubo contrassegnato con SDR 11, ad esempio, ha un diametro esterno pari a undici volte lo spessore minimo della parete.

Il termine ricorre costantemente nelle specifiche delle tubazioni per acqua, gas, fognature e industriali, in particolare per tubi in pressione in HDPE e PVC. Produttori che producono a gamma completa di prodotti per tubi in HDPE in genere elencano gli SDR insieme al diametro del tubo e alla classe di pressione perché i tre valori insieme definiscono la capacità del tubo.

Come viene calcolato l'SDR

La formula alla base dell’SDR è semplice:

SDR = Diametro esterno ÷ Spessore minimo della parete

Prendi un tubo con un diametro esterno di 4,5 pollici e uno spessore minimo della parete di 0,409 pollici. Dividi uno per l'altro e il risultato è 11, quindi il tubo viene classificato come SDR 11. Modifica lo spessore della parete a 0,265 pollici sullo stesso diametro e l'SDR sale a 17. Non è cambiato nulla del diametro esterno: solo il muro lo ha fatto, e quell'unica variabile è ciò che cattura il numero SDR.

Perché l'SDR è importante per le prestazioni dei tubi

L'SDR non è solo un'etichetta dimensionale: è un indicatore diretto della pressione interna che un tubo può sopportare. La relazione va in una direzione chiara: un numero SDR più basso significa una parete più spessa rispetto al diametro del tubo, e una parete più spessa gestisce una pressione più elevata. Un numero SDR più elevato indica una parete più sottile, una capacità di pressione inferiore e in genere un tubo più leggero e meno costoso.

Questo è il motivo per cui due tubi di diametro diverso ma con lo stesso SDR hanno la stessa pressione nominale, purché siano realizzati con lo stesso materiale. Un tubo SDR 11 HDPE da 2 pollici e un tubo SDR 11 HDPE da 12 pollici sono entrambi classificati per la stessa pressione di esercizio, poiché il rapporto parete/diametro rimane costante. Quella coerenza è parte di ciò che rende tubo in polietilene ad alta densità per la distribuzione dell'acqua facile da specificare in un sistema con dimensioni di tubi misti.

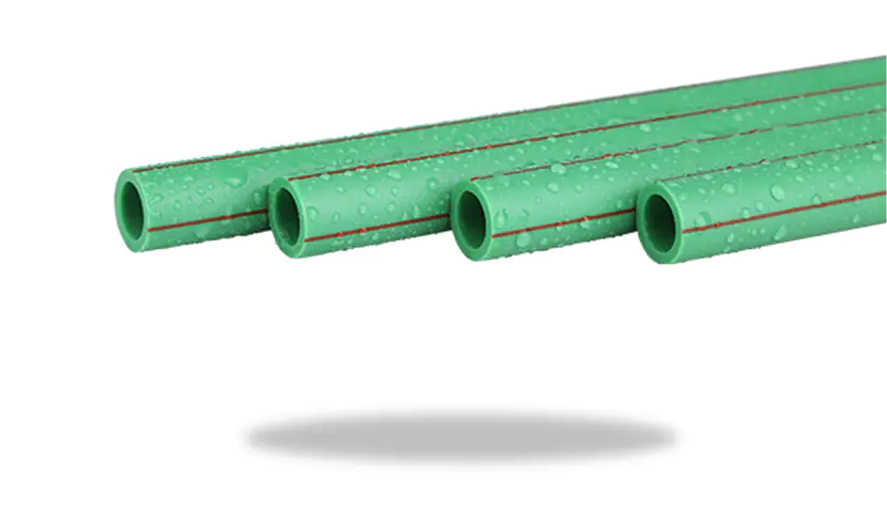

Anche lo spessore della parete determinato dall'SDR influisce sulla rigidità. Un tubo con un SDR inferiore resiste alla deflessione sotto il carico del terreno e al carico del traffico meglio di un tubo a parete sottile e con un SDR elevato, il che è importante per le installazioni interrate. La stessa logica si estende ad altri sistemi di tubazioni in plastica: il resistenza meccanica e resistenza alla compressione del tubo in PPR segue una relazione comparabile tra spessore della parete.

SDR vs. DR: qual è la differenza

SDR e DR vengono calcolati allo stesso modo e descrivono la stessa relazione fisica, ma non sono termini del tutto intercambiabili. DR (Dimension Ratio) si applica a qualsiasi rapporto tra diametro esterno e spessore della parete. L'SDR si riferisce specificamente ai rapporti che rientrano in una serie di numeri standardizzati stabiliti dall'ANSI: 9, 11, 13,5, 17, 21, 26 e 32,5. Ogni passo avanti di quella serie rappresenta circa il 20% di riduzione dello spessore della parete rispetto a quello precedente.

Alcuni standard per i tubi utilizzano rapporti dimensionali che non rientrano in quella serie. Il tubo in PVC AWWA C900, ad esempio, è prodotto nei valori DR 14, DR 18 e DR 25 scelti per raggiungere classi di pressione specifiche piuttosto che per seguire la progressione ANSI. Questi tubi sono correttamente chiamati tubi DR, non tubi SDR, anche se la matematica sottostante è identica. Nelle conversazioni di tutti i giorni i due termini vengono usati in modo approssimativo, ma la distinzione è importante quando si scrivono le specifiche o si confrontano tubi con diversi materiali plastici, come Il tubo in HDPE è paragonabile al tubo in PVC e acciaio nella forza e nella flessibilità.

Valori comuni dei DSP e loro applicazioni

Non tutti i valori SDR sono adatti a ogni lavoro. I numeri più bassi vanno dove la pressione è più alta; i numeri più alti vanno dove il carico è più leggero o inesistente.

L'SDR 11 vede un utilizzo particolarmente ampio perché bilancia la capacità di pressione con il costo del materiale ed è la valutazione standard per molte tubazioni di distribuzione del gas naturale, nonché per molte Prodotti per tubi in HDPE progettati per la distribuzione del gas . I tubi con classificazione SDR 26 o 32,5, al contrario, si presentano nel drenaggio alimentato a gravità dove la pressione interna è minima e la priorità è l'efficienza in termini di costi rispetto alla resistenza allo scoppio.

Come scegliere il giusto DSP

La selezione di SDR inizia con la pressione di esercizio che il tubo deve gestire, inclusa l'eventuale prevalenza di elevazione nel sistema. Da lì, alcuni altri fattori spingono tipicamente la scelta verso un numero inferiore o superiore.

• Picco di pressione derivante dal ciclo della pompa, dalla chiusura della valvola o dall'uso dell'idrante, che può temporaneamente superare la pressione di stato stazionario
• Metodo di installazione: la perforazione direzionale e lo scoppio dei tubi applicano uno stress di trazione che spesso richiede una parete più spessa di quella richiesta dalla sola pressione nominale
• Temperatura di esercizio, poiché i valori di pressione per i tubi in plastica si basano su una temperatura di riferimento standard e diminuiscono all'aumentare della temperatura
• Carico esterno dovuto alla profondità di interramento, alle condizioni del terreno e al traffico, che influisce sulla rigidità dell'anello necessaria al tubo

Secondo il Guida tecnica del Plastics Pipe Institute sui rapporti dimensionali dell'HDPE , l'adattamento dell'SDR alla pressione e alle condizioni di installazione, e non solo alla pressione, è ciò che garantisce le prestazioni di un sistema di tubazioni per tutta la sua vita utile. Ottenere l'SDR fin dall'inizio evita costosi disallineamenti con raccordi e apparecchiature di fusione lungo la linea, poiché giunti, accoppiamenti e strumenti di saldatura sono tutti costruiti attorno a una specifica gamma SDR. Per uno sguardo più ampio su dove queste valutazioni si inseriscono nella selezione complessiva dei tubi, vedere il vantaggi e aree di applicazione dei tubi in polietilene ad alta densità .
