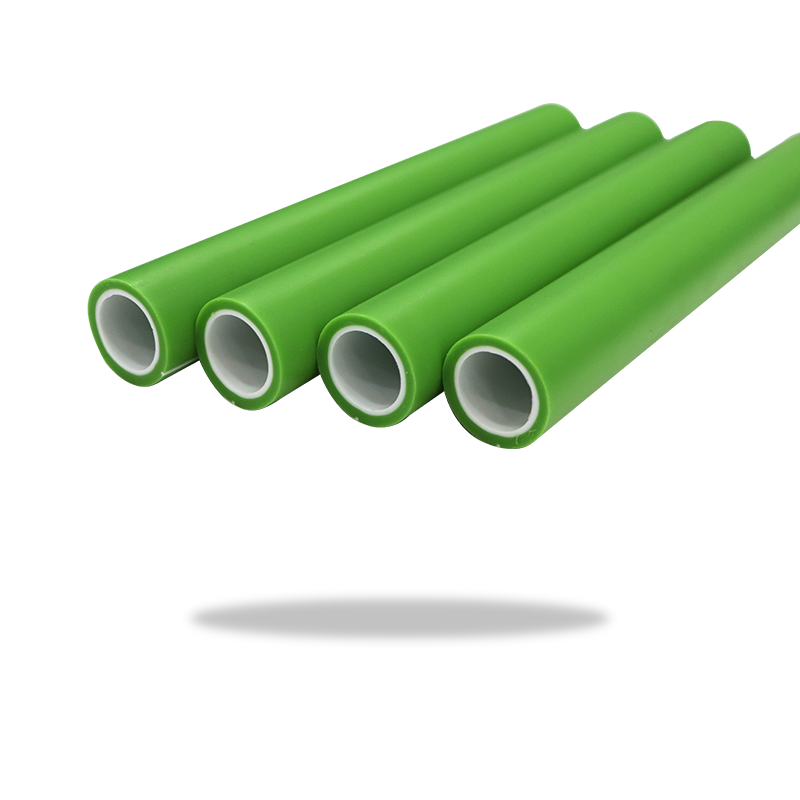

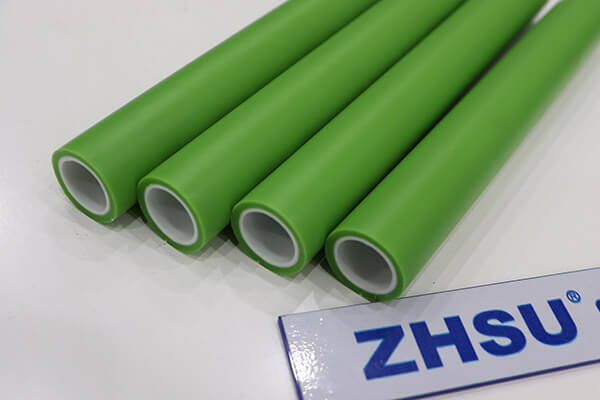

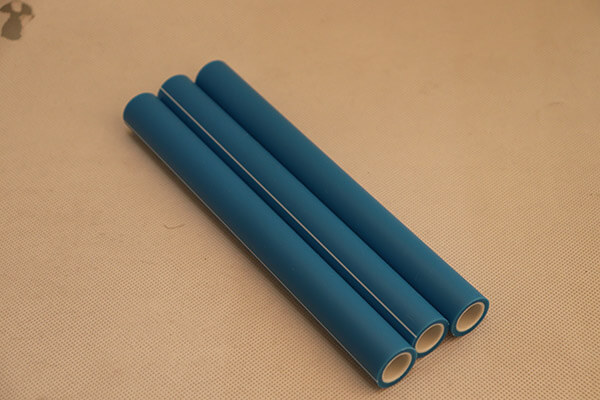

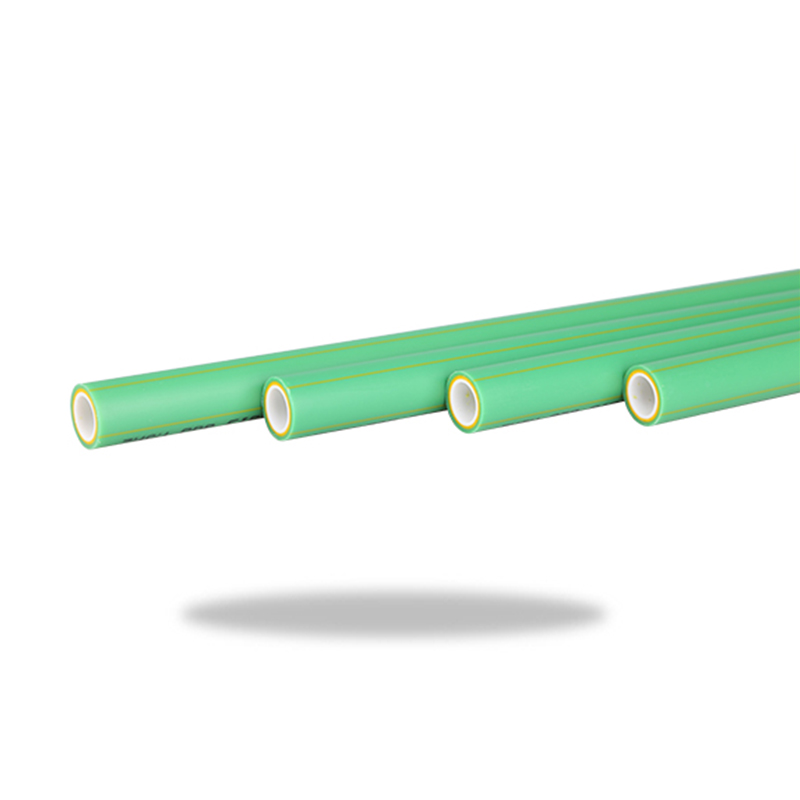

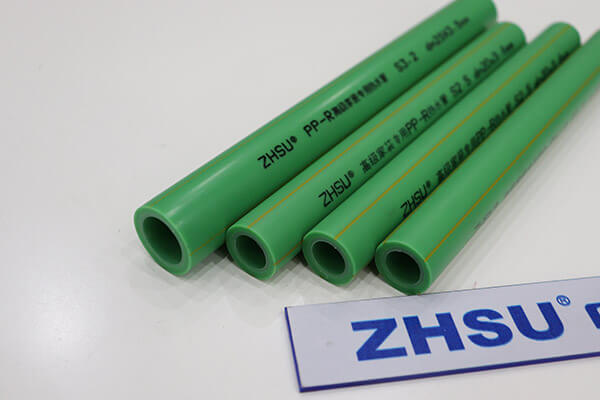

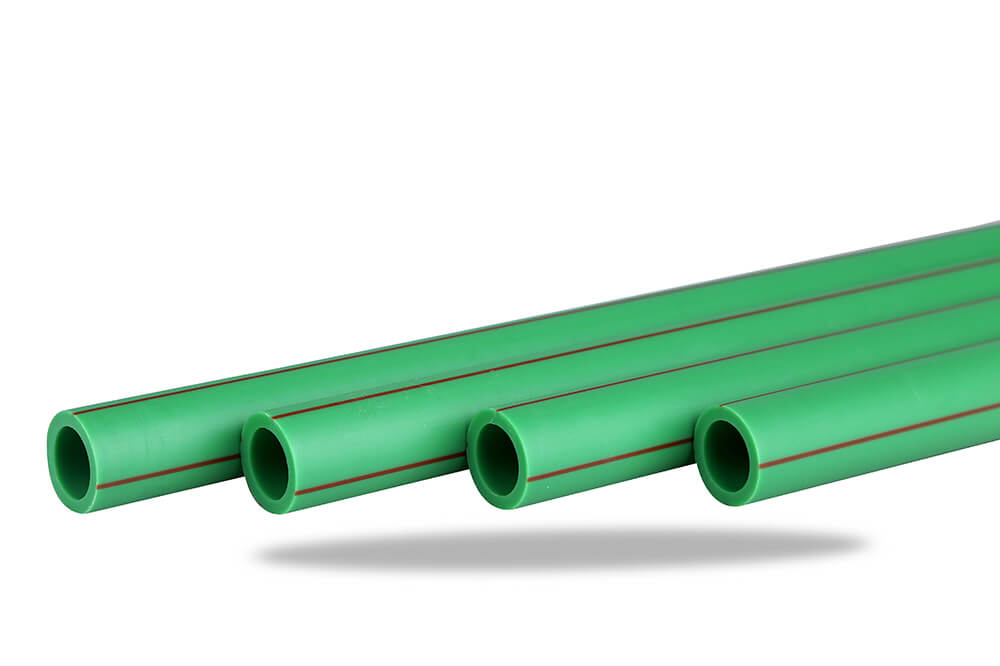

Tubo composito in fibra PPR

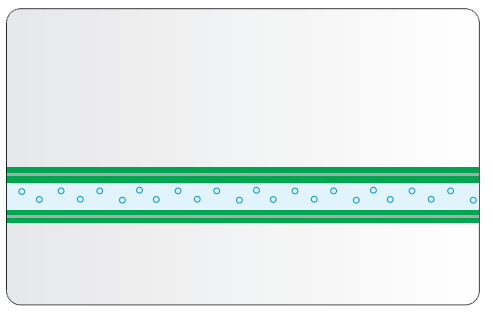

Essendo una sorta di tubo composito a tre strati, il tubo composito in fibra/PP è un vero miglioramento del normale tubo PP-R. Gli strati interno ed esterno del tubo sono realizzati in resina copolimerica casuale di polipropilene puro, che garantisce che il tubo sia igienico e sano quando utilizzato per l'approvvigionamento idrico. Il materiale composito in fibra/PP ad alte prestazioni dello strato intermedio migliora notevolmente le caratteristiche dei tubi utilizzati nel sistema di acqua calda. Questo tubo di nuova tipologia ha maggiore resistenza, maggiore tenacità, maggiore rigidità e coefficiente di dilatazione lineare inferiore.

inviare richiesta

PREV：Tubo in PP RCT NEXT：Tubo antibatterico in PPR

SPECIFICA SERVIZIO PERSONALIZZATO

Caratteristiche

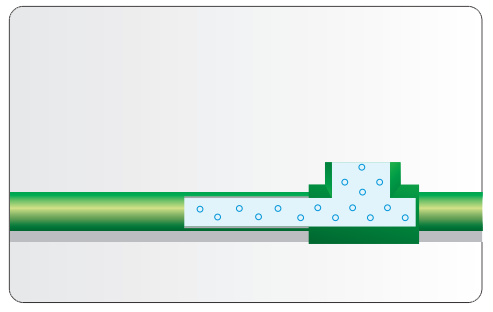

Tre alti e uno basso rendono il gasdotto più sicuro Ciò significa che ha una resistenza maggiore, una tenacità più elevata, una rigidità più elevata e un coefficiente di espansione lineare inferiore, che supera davvero i limiti dei normali tubi PP-R specializzati nel tubo montante, trasparente e dell'acqua calda.	Conduttura non deformabile, aspetto più attraente I tubi compositi ad alte prestazioni PP-R hanno una struttura a tre strati con materiale PP-R negli strati interno ed esterno e un materiale composito rinforzato nello strato intermedio. L'effetto dello strato intermedio è stato eseguito nella tubazione rinforzata e ha ridotto l'effetto del coefficiente di dilatazione lineare. Il coefficiente di dilatazione lineare del tubo composito ad alte prestazioni ha solo 1/3 del normale PP-R, che è vicino al tubo composito in alluminio-plastica. Non si nota alcuna "espansione e contrazione termica" durante l'installazione e l'uso, con il risultato di un aspetto più piatto ed esteticamente gradevole.

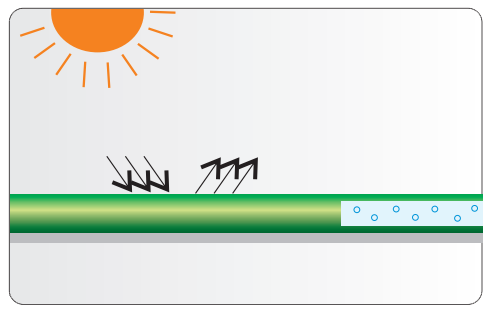

Resiste alle alte temperature e ai tubi a prova di esplosione Date le giuste condizioni, i tubi compositi ad alte prestazioni possono essere utilizzati per lunghi periodi di tempo a pressioni inferiori a 90℃, in particolare per i tubi dell’acqua calda.	Facile da installare e costruire Può essere collegato con un normale saldatore per fusione termica PP-R e raccordi per inserimento termico, con raccordi completi, struttura comoda e affidabile.

Vantaggi
● Coefficiente di dilatazione lineare notevolmente ridotto, pari al 30% di quello del PPR, che è vicino a quello dei tubi compositi stabili.
● Maggiore resistenza e stabilità dimensionale.
● La resistenza alla pressione è notevolmente migliorata, con un carico di pressione maggiore del 25% rispetto al PPR nelle stesse condizioni di utilizzo.
● Migliore resistenza agli impulsi alle basse temperature.
● Eccellente resistenza alle alte temperature. Può essere utilizzato a 90 ℃ per un lungo periodo.
● Collegamento tramite fusione con raccordi in PP-R, credibile e conveniente.
● Liscio e igienico, essendo una buona scelta per un sistema di acqua potabile.

Applicazioni
● Distribuzione di acqua fredda e calda;
● Condotto per l'impianto dell'acqua potabile;
● Tubi per tipi di sistemi di riscaldamento ad alta e bassa temperatura;
● Tubazioni per impianti di riscaldamento e raffrescamento negli impianti ad energia solare;
● Tubo di collegamento per condizionatori;

Dimensioni e specifiche

Grado di pressione	Specifica (mm)
SDR11/S5/PN10	20×2 .0
	25×2 .3
	32×2 .9
	40×3 .7
	50×4 .6
	63×5 .8
	75×6 .8
	90×8 .2
	110×10 .0
SDR7.4/S3.2/PN16	20×2 .8
	25×3 .5
	32×4 .4
	40×5 .5
	50×6 .9
	63×8 .6
	75×10 .3
	90×12 .3
	110×15,1
SDR9/S4/PN12.5	20×2 .3
	25×2 .8
	32×3 .6
	40×4 .5
	50×5 .6
	63×7. 1
	75×8 .4
	90×10. 1
	110×12 .3
SDR6/S2.5/PN20	20×3 .4
	25×4 .2
	32×5 .4
	40×6 .7
	50×8 .3
	63×10,5
	75×12 .5
	90×15 .0
	110×18 .3

Unione mediante fusione termica

La giunzione mediante termofusione è adatta per le connessioni di sistemi di tubi in poliolefina termoplastica. La giunzione per fusione termica fa parte di un processo fisico: quando tubo e raccordo vengono riscaldati per un certo periodo, le cui catene molecolari si sciolgono contro le disposizioni originali, possono essere collegati saldamente sotto pressione stabile. Quindi la pressione congiunta nella zona di fusione fa sì che le catene molecolari in fusione si raffreddino con i materiali e si colleghino nuovamente per diventare una nuova unità. Pertanto, la temperatura, il tempo di riscaldamento e la pressione del giunto sono tre fattori importanti nella connessione mediante fusione termica. Secondo DVS2207/2208, la connessione per fusione a caldo include connessioni per fusione a bicchiere, elettrofusione e fusione di testa. Le prime due sono adottate per sistemi di tubazioni dell'acqua di piccolo diametro. Si raccomanda che Weixing PP-Rpipeline adotti una connessione per fusione a bicchiere . Quando il diametro del tubo è inferiore a 63 mm, vengono collegati tramite una saldatrice portatile. Quando il diametro del tubo è superiore a 63 mm, si consiglia di adottare una saldatrice di grande potenza.

Procedure di fusione del calore:

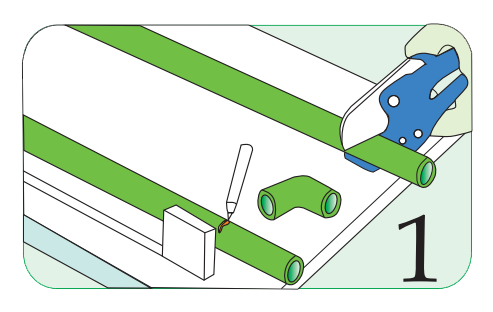

● Il tubo deve essere tagliato perpendicolarmente al proprio asse mediante l'apposita taglierina.

● Per non compromettere la qualità del collegamento, pulire le zone di collegamento dei tubi e dei raccordi, evitando sabbia, polvere, ecc.

● Assicurarsi che la testa riscaldante corrispondente alla dimensione del tubo sia saldata. Collegare la saldatrice e collegarla all'alimentazione. Attendere fino a quando la temperatura della testa riscaldante raggiunge quella ottimale (260±10℃) che può essere indicata da una spia verde lampeggiante.

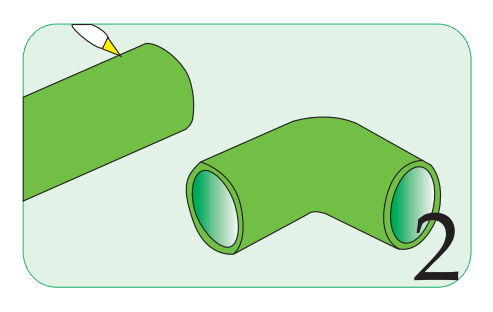

● Con una matita segnare sul tubo la profondità di fusione. (vedi tabella allegata);

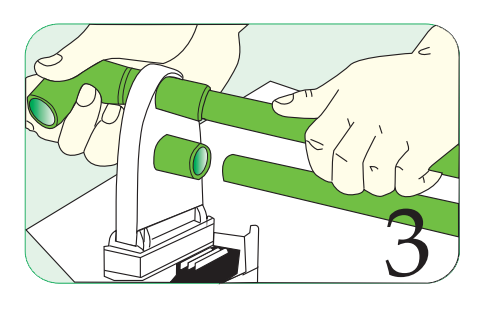

● Inserire contemporaneamente il tubo e il raccordo nella saldatrice. Riscaldare secondo il tempo specificato.

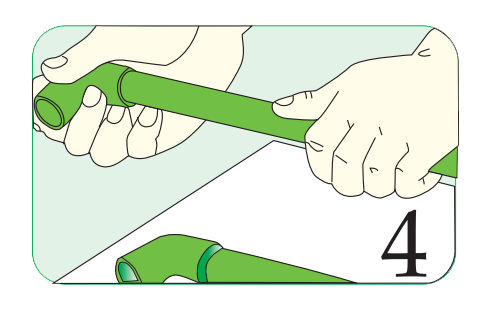

● Trascorso il tempo di riscaldamento, estrarre il tubo e il raccordo e unirli immediatamente tra loro. È possibile apportare piccole modifiche durante il collegamento, ma l'angolo di torsione non deve superare i 5°.

● Una volta terminato il collegamento, tenere saldamente il tubo e il raccordo e attendere un tempo di raffreddamento sufficiente.

Ciclo temporale di riscaldamento e raffreddamento

Diametro	Profondità	Tempo di riscaldamento	Tempo di saldatura	Tempo di raffreddamento
mm	mm	Sez.	Sez.	minimo
20	14 .0	5	4	2
25	15 .0	7	6	2
32	16 .5	8	6	4
40	18 .0	12	6	4
50	20 .0	18	6	4
63	24 .0	24	8	6
75	26 .0	30	8	8
90	29 .0	40	8	8
110	32 .5	50	10	8

Quando la temperatura esterna è inferiore a 5 ℃, il tempo di riscaldamento verrà aumentato più o meno del 50%.

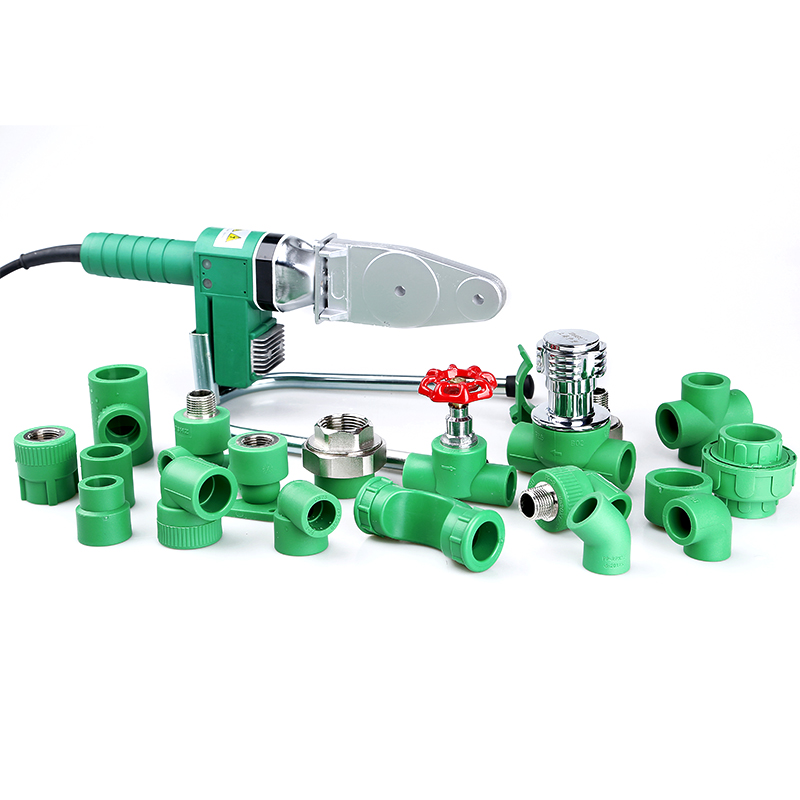

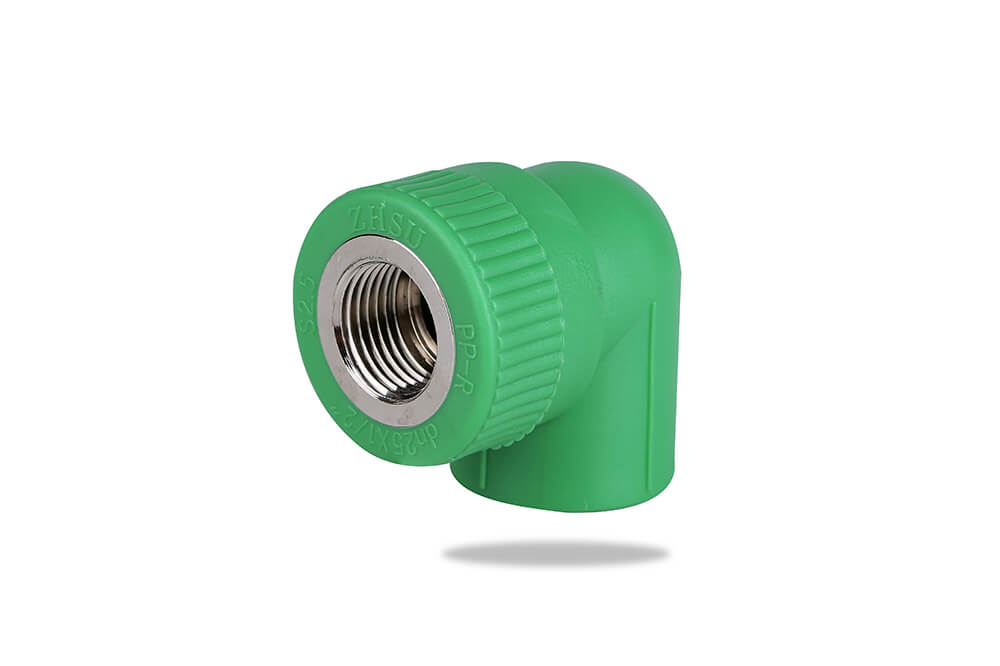

Raccordi per tubi
Poiché i raccordi e gli accessori sono gli stessi del sistema di tubazioni in PP-R, è necessario un pannello speciale per spelare le estremità del tubo prima della saldatura per fusione.

1 . OEM e ODM

TUBI	RACCORDI

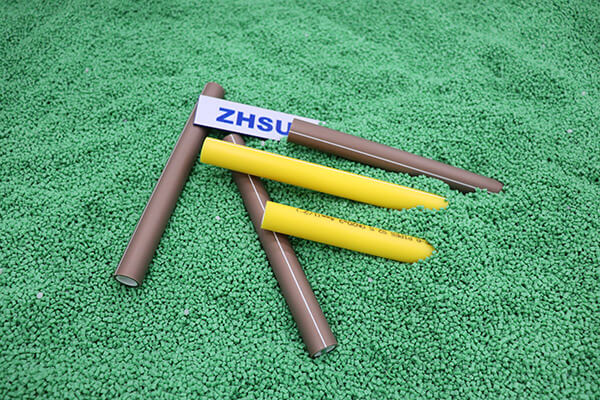

Cambia "ZHSU" nel tuo marchio registrato	Metti il tuo logo sul raccordo per tubi PPR

2 . SVILUPPO DI NUOVI PRODOTTI
ZHSU preferisce realizzare nuovi stampi per un nuovo prodotto se è stato utilizzato in modo popolare nel vostro mercato

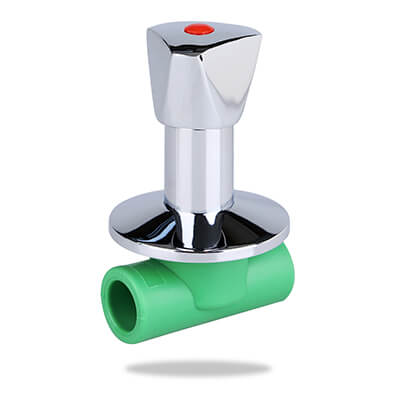

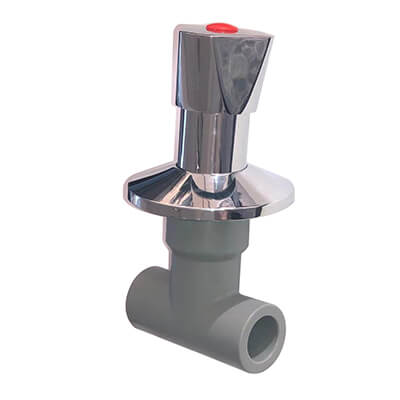

Valvola scura a corpo corto (vecchia)		Valvola scura a corpo lungo (nuova)

3 . SERVIZIO ONLINE 24 ore su 24, 7 giorni su 7

4 . RAPPORTO DI ISPEZIONE DA ZHSU CNAS LAB.

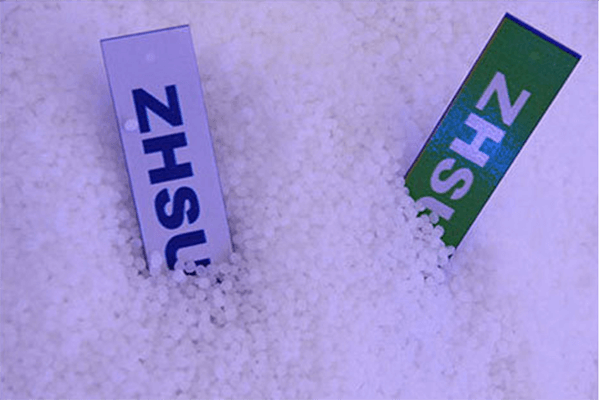

5. VARIETÀ DEL MARCHIO MATERIALE

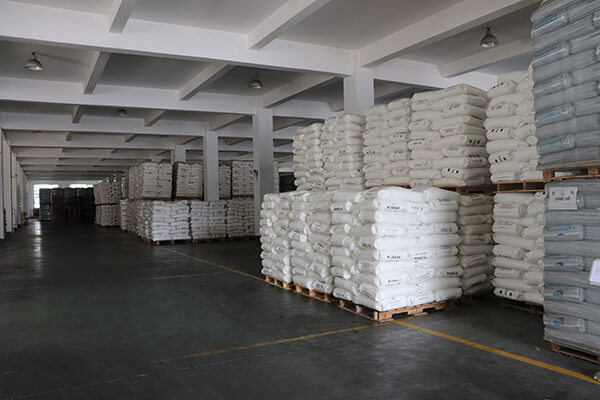

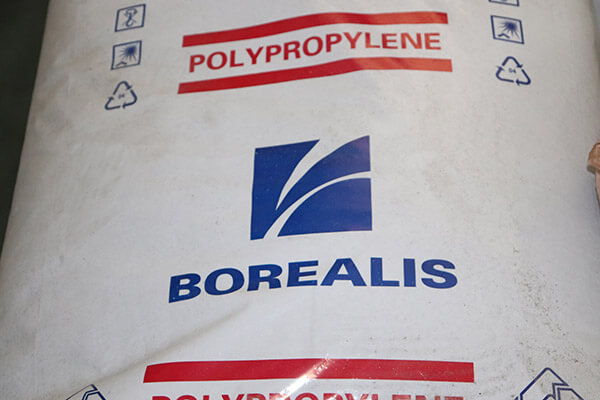

Materia prima coreana	Materia prima Borealis	Materia prima di marca cinese

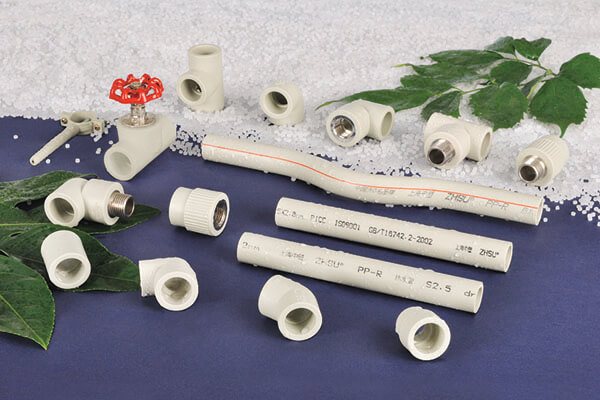

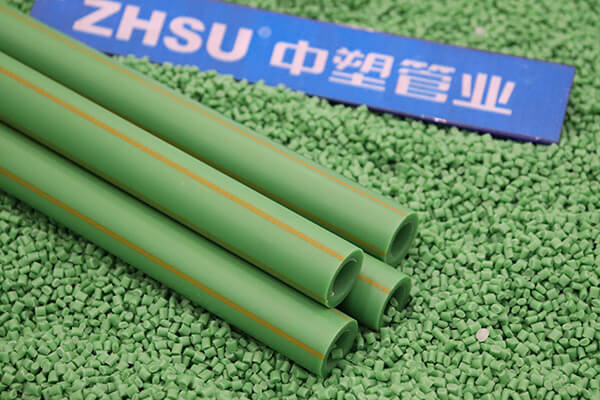

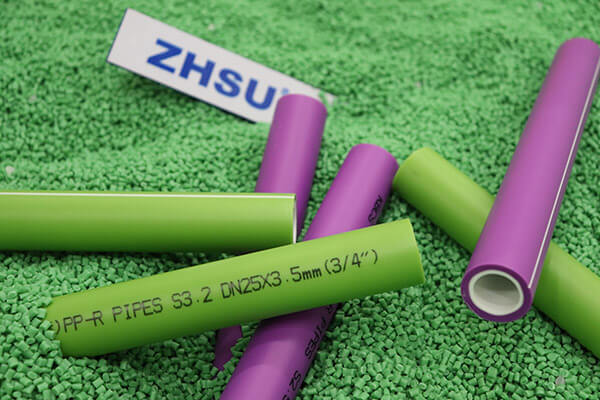

6. COLORE PRODOTTO PERSONALIZZATO

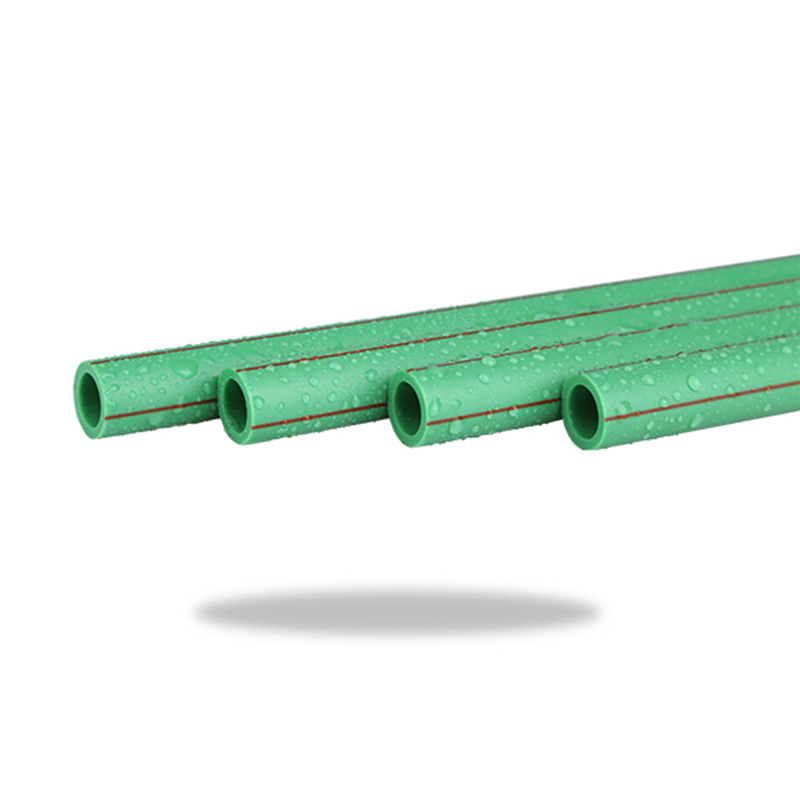

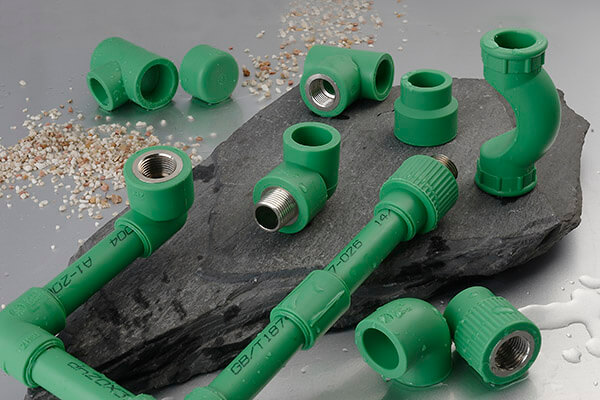

Tubo e raccordo in PPR verde	Tubo e raccordo in PPR verde

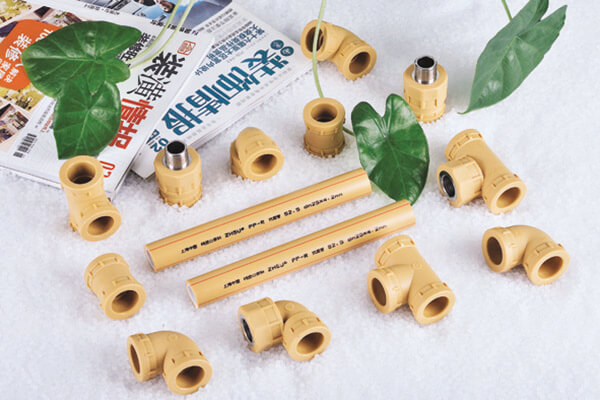

Tubo e raccordo in PPR bianco	Tubo e raccordo PPR giallo

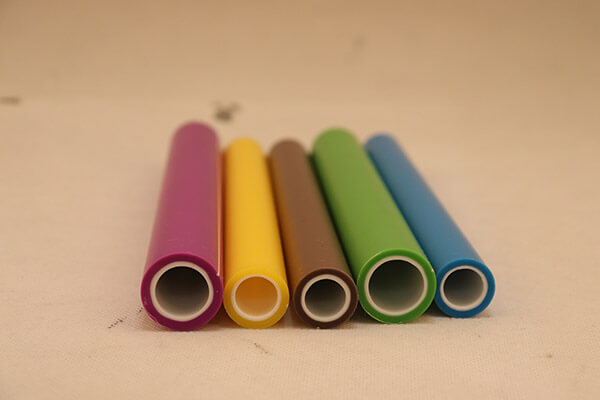

Tubo in PPR colorato doppio strato

7 . PROGETTAZIONE DELL'IMBALLAGGIO OEM

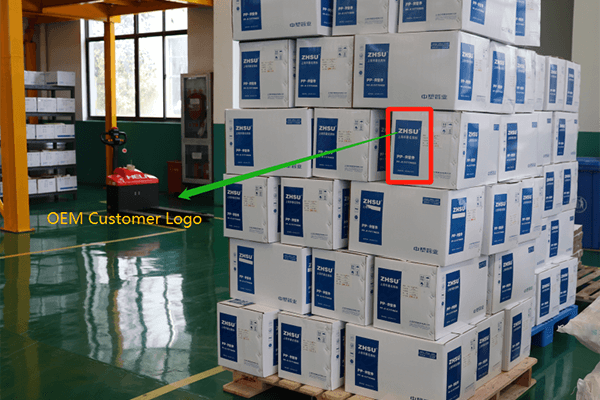

Casella vuota	Scatola di marca ZHSU	Logo del cliente OEM

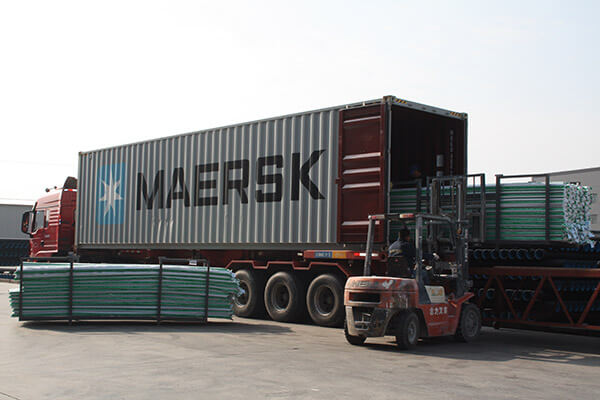

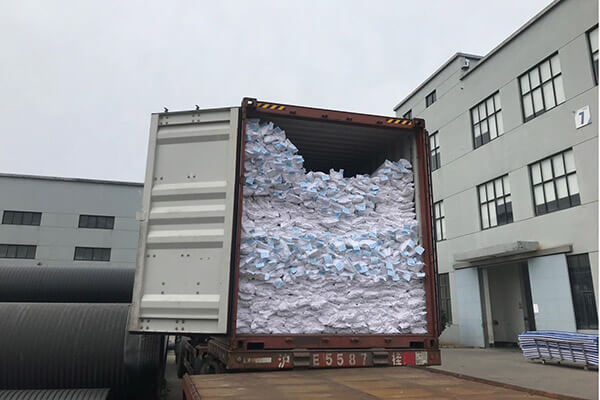

8. SPEDIZIONE PROFESSIONALE

Chi siamo

Shanghai Zhongsu Pipe Co., Ltd.

Shanghai Zhongsu Pipe Co., Ltd. fondata nel 2004 con un capitale di registrazione di 1,01 miliardi, situata nel distretto di Jinshan a Shanghai, in Cina, occupava 70.000 metri quadrati. ZHSU è specializzata nella produzione di tubi PPR, tubi PPR antibatterici, tubi PPR anti UV, tubi PP-RCT, tubi PE-RT, tubi HDPE e raccordi con vari materiali, ha adottato una linea di produzione ad alta tecnologia per migliorare la produttività e fornire ai clienti tempi di consegna rapidi. Al fine di collaborare con il progetto nazionale di sicurezza dell'acqua potabile rurale, ZHSU ha adottato un impianto di grande diametro per la produzione di PE, il nostro diametro più grande del tubo in PE ha raggiunto attualmente DN1200mm, ZHSU è diventato uno dei produttori in Cina in grado di produrre tubi in PE di diametro così grande.

Abbiamo adottato linee di produzione del marchio tedesco Battenfeld-cincinnati per tubi in plastica per organizzare la produzione in stretta conformità con gli standard internazionali, la procedura dall'acquisto delle materie prime alla consegna del prodotto finito è completamente sotto monitoraggio, abbiamo superato la certificazione ISO9001, ISO14001 e OHSAS18001 grazie alla perfetta gestione. Inoltre siamo stati nominati come "prodotti di marca famosa di Shanghai, imprese high-tech di Shanghai e marchi famosi di Shanghai".

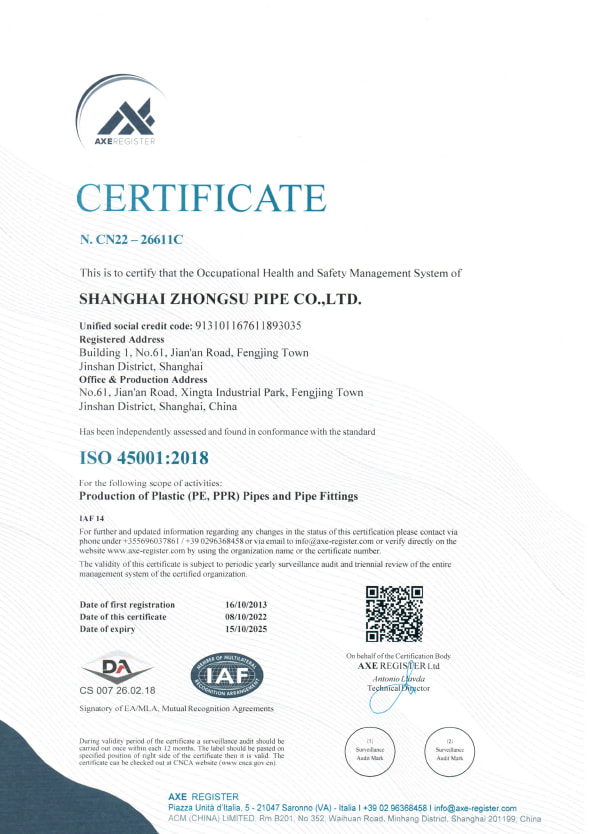

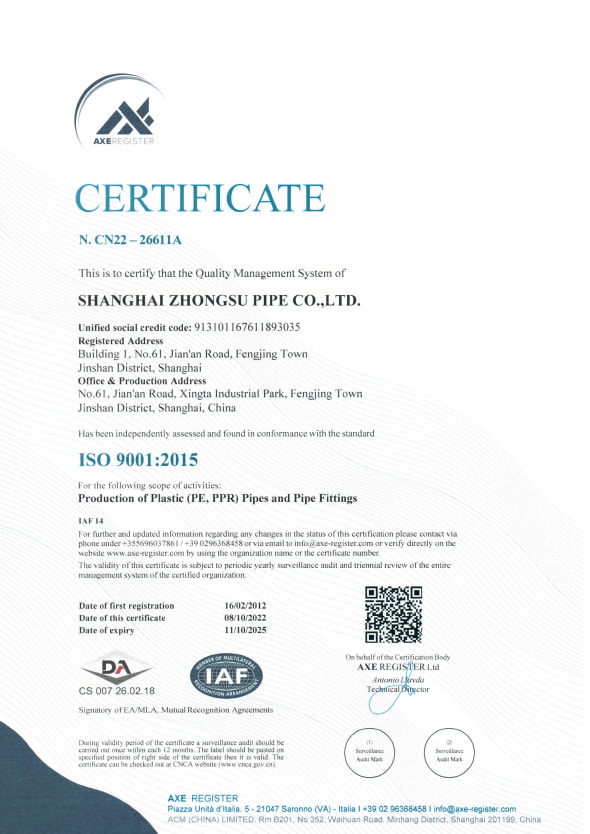

Certificato d'onore

Feedback sul messaggio

Notizia

Licenza di produzione di attrezzature speciali TSG Nuovo certificato
09 Oct, 2023
PER SAPERNE DI PIÙ

Conoscenza del prodotto

In che modo l'incorporazione delle fibre influisce sulle prestazioni generali e sulle caratteristiche del composito?

L'incorporazione di fibre in Tubi e raccordi in fibra composita PPR influenza significativamente le prestazioni generali e le caratteristiche del materiale composito. Ecco diversi modi in cui l'aggiunta di fibre migliora le proprietà di questi sistemi di tubazioni composite in PP RCT:

Forza e rigidità:

Le fibre, comunemente costituite da materiali come vetro o altri polimeri rinforzanti, contribuiscono ad aumentare la resistenza alla trazione e la rigidità. Ciò si traduce in un materiale composito in grado di sopportare sollecitazioni meccaniche e pressioni più elevate rispetto ai tradizionali tubi in PPR.

Resistenza all'impatto:

Le fibre migliorano la resistenza agli urti del materiale composito, rendendolo più resistente alle forze esterne, alle vibrazioni e agli shock meccanici. Ciò è particolarmente vantaggioso nelle applicazioni in cui i tubi possono essere soggetti a urti o sollecitazioni fisiche.

Resistenza allo scorrimento:

L'incorporazione di fibre migliora la resistenza al creep del composito, il che significa che può resistere meglio all'esposizione a lungo termine a carichi sostenuti senza deformazioni. Ciò è importante per mantenere nel tempo l’integrità strutturale del sistema di tubazioni.

Flessibilità e durata:

Sebbene il PPR sia noto per la sua flessibilità, l'aggiunta di fibre può migliorare ulteriormente questa caratteristica. Il materiale composito rimane flessibile e allo stesso tempo acquisisce ulteriore resistenza, contribuendo a creare un sistema di tubazioni durevole e affidabile.

Controllo dell'espansione termica:

Le fibre possono aiutare a controllare l'espansione e la contrazione termica del materiale composito. Ciò è utile nelle applicazioni in cui le variazioni di temperatura sono significative, poiché riduce al minimo le variazioni dimensionali dei tubi.

Resistenza alla temperatura:

Le fibre possono contribuire a migliorare la resistenza alla temperatura, consentendo al composito di resistere a temperature più elevate senza compromettere la sua integrità strutturale. Ciò rende i tubi compositi in fibra PPR adatti per acqua calda e applicazioni industriali.

Attrito e usura ridotti:

La presenza di fibre può ridurre l'attrito all'interno del sistema di tubazioni e minimizzare l'usura nel tempo. Ciò è vantaggioso per mantenere l'efficienza e la longevità dei tubi, soprattutto nelle applicazioni con fluidi abrasivi.

Resistenza chimica:

La resistenza chimica dei tubi compositi in fibra PPR è spesso migliorata dall'aggiunta di fibre. Ciò rende il materiale composito più resistente alle sostanze corrosive, contribuendo ad una maggiore durata.

Rigidità migliorata:

Le fibre contribuiscono ad aumentare la rigidità, fornendo ulteriore supporto strutturale ai tubi. Ciò è vantaggioso per prevenire la deformazione in condizioni di alta pressione o quando i tubi sono interrati o soggetti a carichi esterni.

Resistenza alla rottura:

L'incorporazione di fibre migliora la resistenza alle crepe, riducendo la probabilità di propagazione delle crepe nel materiale. Questo è fondamentale per mantenere l'integrità dei tubi e prevenire perdite.

Costruzione leggera:

Nonostante la maggiore resistenza, i tubi compositi in fibra PPR possono rimanere relativamente leggeri rispetto ad alcuni materiali alternativi. Ciò facilita la movimentazione, il trasporto e l'installazione.

Flessibilità costruttiva e progettuale:

Il materiale composito offre flessibilità nella progettazione, consentendo la creazione di tubi con caratteristiche su misura in base ai requisiti specifici dell'applicazione.
